■ 水泵、风机节电技术（ Bate-Saver Ⅱ）百德节电器产品简介
Bate-Saver Ⅱ 是德茵电气精心研发的第二代产品。不仅继承了第一代产品优越的性能，而且控制更优化，设计模块化，功能多样化，操作人性化。它采用工业控制级 DSP 芯片，内置电流控制环，实现高精度闭环控制， 真正实现稳压输出。双行 LED 显示，设备操作更直观方便、灵活。
百德节电器是德茵电气开发的专用于风机和水泵的专用节电器。它弥补了百思德节电器只适用于恒速设备使用的不足。
多数风机、水泵都靠调节阀门或风门的大小来控制流量，人为增加了管网阻力，系统输入功率也白白地流失在节流过程中，百德节电器正是针对这一情况而专门设计。
百德节电器采用流量、压力检测，配合专业节电模块，使电机输出功率与负荷需求精确匹配。百德节电器能实时检测电网电压，及管网压力，按设置要求和反馈信号，自动调节输出功率，从而保持与实际负载一致，从而避免了“大马拉小车”不必要的电能损失，达到明显的节电效果，经济效益十分显著。
■ 水泵、风机节电技术（ Bate-Saver Ⅱ）百德节电器
• 工厂里许多的交流电机存在大马拉小车的现象，电能浪费大。
• 中央空调电能浪费大。
• 风机、水泵可以实现闭环控制，达到节能目的。
■ 水泵、风机节电技术（ Bate-Saver Ⅱ）百德节电器
• 直接节约电费 10% — 45% 。
• 控制流体机器的流量，达到最大的节能省电及自动化。
• 百德节电器采用先进的设计，保护功能齐全，遇到故障时，节电设备自动旁路，不影响企业的正常生产。
■ 水泵、风机节电技术（ Bate-Saver Ⅱ）百德节电器节能原理
百德节电器应用先进的空间电压矢量 SPWM 控制技术对工频电源进行调压控制，直接驱动电机，以最适宜的转速给流体提供动力，满足负载（用户）对流量的需求，从而达到经济运行的目的。在流量调节自动化控制中，籍由物理量（压力、流量、酸碱度、温度等）传感器（ SENSOR ）的检测，通过内置的 PID （比例、微分、积分）功能即可构成闭环控制，达到无人化调节，在各种恒压供水（多台水泵并联运转）或恒压供气（多台空压机并联运转）的场合非常适用。
■ 水泵、风机节电技术（ Bate-Saver Ⅱ）百德节电器特点
百德节电器是用于多种工况的高品质、低噪音、多功能专用节电器。
• 采用高性能的功率模块和 DSP 芯片；
• 采用 先进的空间电压矢量 SPWM 控制技术 ，输出电流谐波成分小，运行平稳，效率高；
• 采用最新的一代 IGBT 功率模块，最大载波频率达 16KHz ，静音运行；
• 内置 PID 调节器，闭环控制系统结构简单；
• 内置电流控制环，实现高精度闭环控制，达到电流和频率输出的高稳定性和高精度要求 ；
• 瞬时输出电压自动调整，即使输入电网存在较大的波动，输出电压也基本保持不变；
• 电流回升制动，转速追踪平滑再启动等功能，适应各种应用场合；
• 数字键盘、模拟电位器、电压源、摆频运行、计算机接口等多种输入方式，控制方式灵活、方便；
• 内置 RS — 485 标准通讯接口，提供标准通讯协议和计算机联网控制操作软件；
• 数码显示，人机界面友好；
• 本机、远程操作自由选择；
• 保护功能完善，节电器发生短路、过流、过载、过压故障时，系统均能即时保护；
• 全新的生产工艺和完备的检测设备，保证了该产品在应用中更加稳定可靠。
• 全系列模具化生产，外形美观，结构紧凑；
■ 水泵、风机节电技术（ Bate-Saver Ⅱ）百德节电器适用场所
专用于交流电机调速，主要用于各种恒压供水（气）系统，中央空调系统，各种风机水泵等。

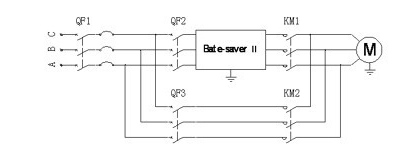

■ 水泵、风机节电技术（ Bate-Saver Ⅱ）百德节电器接线图 ：

节电器内部已经有备用回路，因此一般不会引起较大的停机损失，如果需要跟安全的备用设备回路，请增设本电路备用。备用电路须事先确认及测试运转特性，确保备用回路与节电器的相序一致。
