普莱德节电器
普莱德是根据目前电网中谐波干扰越来越严重而特殊设计的。最新研制的具有世界领先水平的新型节能装置。它采用先进的微电脑控制及多级补偿回路，实时动态地监视、抑制及补偿供电线路上的各种干扰和谐波、提高功率因素。改善供电质量，保障用电设备的安全，它能非常有效地滤除电网中的谐波，降低谐波对设备的影响，降低线路上的热损耗，延长设备的使用寿命。具有节电和净化保护的双重功效。
产品型号：Prire-Saver
产品详情
■ 谐波及无功补偿节电技术(Prire-Saver)普莱德节电器产品简介
普莱德是根据目前电网中谐波干扰越来越严重而特殊设计的。最新研制的具有世界领先水平的新型节能装置。它采用先进的微电脑控制及多级补偿回路，实时动态地监视、抑制及补偿供电线路上的各种干扰和谐波、提高功率因素。改善供电质量，保障用电设备的安全，它能非常有效地滤除电网中的谐波，降低谐波对设备的影响，降低线路上的热损耗，延长设备的使用寿命。具有节电和净化保护的双重功效。
■ 谐波及无功补偿节电技术(Prire-Saver)普莱德节电器
1．供电系统的电能质量差：
供电系统的电流可以分解为基波有功电流，基波无功电流，谐波和间谐波电流。基波无功电流占用电网容量大将导致网压波动，在供配电设施产生热损耗：降低了供配电设施运行可靠性。电路的功率因数较低，说明供电系统输出的有功功率较少，电能未能得到充分的利用。要提高电源的利用率，就必须提高电路的功率因数。功率因数越高，相应供电线路上的电流就越小，这样线路上的热损耗也就越小。
2．谐波的影响大：
谐波和间谐波的集肤效应使输电线等效截面积变小，线路损耗增加；铁芯中附加高频涡流损耗；谐波和间谐波电流导致网压波形畸变和辐射干扰，引起同一电网下其它负载出力减小，损耗增加，甚至误动作。
对变压器的影响：谐波电流可导致铜损和杂散损增加，谐波电压则会增加铁损。
电力电缆影响：在导体中非正弦波电流所产生的热量与具有相同均方根值的纯正弦波电流相比，则非正弦波会有较高的热量
。
电动机与发电机的影响：在谐波频率下铁损和铜损引起额外温升，这些额外损失将导致电动机效率降低．并影响转矩。如果机械谐振频率与电气励磁频率重台，会发生共振进而产生很高的机械应力，导致机械损坏的危险。
电子设备的影响：电压谐波畸变可导致电压过零点漂移，而电子设备须靠电压波形的过零点或其它电压波形取得同步运行。
对开关的影响：谐波电流也会引起开关之额外温升并使基波电流负载能力降低，引起开关的误动作，温升的提高对某些绝缘组件而言会降低其使用寿命。
■ 谐波及无功补偿节电技术(Prire-Saver)普莱德节电器
通常采用功率因数提高措施，虽然可以大副度降低基波无功电流，但是必然出现谐波放大现象。这时，供电电流和器件电流中谐波和间谐波电流大剐度增加，器件由于超温和过压而损坏，供电变压器温升加大．为避免谐波电流大副度增加，器件由于超温和过压而损坏，供电变压器温升加大。谐波治理与功率因数改善必须同时进行，采用就地谐波治理与功率因数提高可以获得最大的效益。普莱德(Prire-saver)正是综合了以上的经验而设计的。
■ 谐波及无功补偿节电技术(Prire-Saver)普莱德节电器节能原理
我们所测的电流或电压用傅立叶级数可以分解为基波有功电流、基波无功电流、谐波和间谐波电流，基波电压，谐波和间谐波电压。普莱德是专门针对谐波而设计的功能更强大、 更完善的节能产品。普莱德是介于有源滤波与无源滤波之间，能快速的根据负载所产生的谐波电流大小，作出相的调节，具有完善的保护功能。它最大特点在于能有效滤除电网中的谐波，有高效净化电网谐波的功效，同时可有效改善设备的功率因数，提高整个用电系统的效率，具有节电和保护的双重功效。
■ 谐波及无功补偿节电技术(Prire-Saver)普莱德节电器技术参数
1)自带旁路功能，测试非常方便；
2)安装简单，操作简便、免调试；
3)能有效的滤除电网中的奇次谐波，有净化电网谐波的功效；
4)以提高用电设备的功率因，从而提高用电设备的效率：
5)产品具备过电流、过电压、过温保护：
6)具有智能投切功能．能根据节电现场的运行状态控制节电器适时投切：
7)轮流显示节电器各项运行参数，包括电流、电压、保护动作次数等：
8)易维护、可靠性高。平均无故障时间可高达10万小时。
技术参数
■ 谐波及无功补偿节电技术(Prire-Saver)普莱德节电器技术参数
1．普莱德节电器(Prire-Saver)适用所有感性负载；
2．普莱德(Prire-Saver)可以滤除各次谐波，适用于谐波污染较严重的场所；
3．普莱德(Prire-Saver)可以提高系统功率因数，提升用电效率，适用于功率园数较低，用电效率低的场所；
4．普莱德(Prire-Saver)可使用于负载末端，也可使用于多路小负载的总线，当然，也可使用于总配电柜；
5．普莱德(Prire-Saver)既可单独使用，也可相互配合使用，具体情况要视现场电气参数而定，根据产品应用点(谐波含量高，功率因数较低)各次谐波电流含量来确定配备具有滤除主要谐波的普莱德(Prire-Saver)(多台同时使用)；
6．普莱德(Prire-Saver)仅适用于三相380V交流电网：
7．普莱德(Prire-Saver)根据不同功能要求分为两种，一种主要用于滤除各次谐波，另一种主要用于提升用电效率；
8．对于一个用电系统，我们从它常态(大多数负载稳定运行)时的电气参数来考虑普莱德(Prire-Saver)的应用方案。对于周期性运行，不规则性运行的设备，应单独使用普莱德(Prire-Saver)，同时应使普莱德(Prire-Saver)与这些设备同时启停，以使整个系统应用方案能够稳定运行；
9．对于周期性运行、不规则性运行的设备，单独测量其电气参数(主要是谐波电流，该设备的谐波电流很小时则主要测量功率因数)。在测量总系统(总配电柜)电气参数时，就可以不考虑那些周期性运行、不规则性运行的设备(测量时停止这些设备或从总参数中扣除其参数)，用这种规则做的方案可以很好的解决系统状态因设备状态的改变而大幅改变(主要从谐波和功率因数两个方面)。

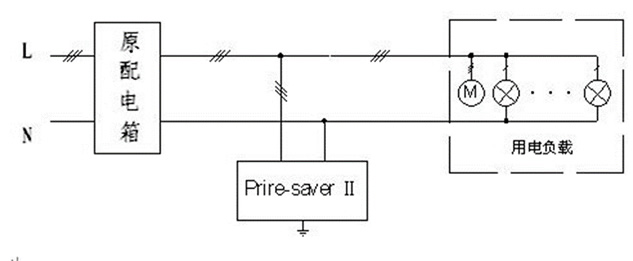

■ 谐波及无功补偿节电技术(Prire-Saver)普莱德节电器联结方式
普莱德是根据目前电网中谐波干扰越来越严重而特殊设计的。最新研制的具有世界领先水平的新型节能装置。它采用先进的微电脑控制及多级补偿回路，实时动态地监视、抑制及补偿供电线路上的各种干扰和谐波、提高功率因素。改善供电质量，保障用电设备的安全，它能非常有效地滤除电网中的谐波，降低谐波对设备的影响，降低线路上的热损耗，延长设备的使用寿命。具有节电和净化保护的双重功效。
■ 谐波及无功补偿节电技术(Prire-Saver)普莱德节电器
1．供电系统的电能质量差：
供电系统的电流可以分解为基波有功电流，基波无功电流，谐波和间谐波电流。基波无功电流占用电网容量大将导致网压波动，在供配电设施产生热损耗：降低了供配电设施运行可靠性。电路的功率因数较低，说明供电系统输出的有功功率较少，电能未能得到充分的利用。要提高电源的利用率，就必须提高电路的功率因数。功率因数越高，相应供电线路上的电流就越小，这样线路上的热损耗也就越小。
2．谐波的影响大：
谐波和间谐波的集肤效应使输电线等效截面积变小，线路损耗增加；铁芯中附加高频涡流损耗；谐波和间谐波电流导致网压波形畸变和辐射干扰，引起同一电网下其它负载出力减小，损耗增加，甚至误动作。
对变压器的影响：谐波电流可导致铜损和杂散损增加，谐波电压则会增加铁损。
电力电缆影响：在导体中非正弦波电流所产生的热量与具有相同均方根值的纯正弦波电流相比，则非正弦波会有较高的热量
。
电动机与发电机的影响：在谐波频率下铁损和铜损引起额外温升，这些额外损失将导致电动机效率降低．并影响转矩。如果机械谐振频率与电气励磁频率重台，会发生共振进而产生很高的机械应力，导致机械损坏的危险。
电子设备的影响：电压谐波畸变可导致电压过零点漂移，而电子设备须靠电压波形的过零点或其它电压波形取得同步运行。
对开关的影响：谐波电流也会引起开关之额外温升并使基波电流负载能力降低，引起开关的误动作，温升的提高对某些绝缘组件而言会降低其使用寿命。
■ 谐波及无功补偿节电技术(Prire-Saver)普莱德节电器
通常采用功率因数提高措施，虽然可以大副度降低基波无功电流，但是必然出现谐波放大现象。这时，供电电流和器件电流中谐波和间谐波电流大剐度增加，器件由于超温和过压而损坏，供电变压器温升加大．为避免谐波电流大副度增加，器件由于超温和过压而损坏，供电变压器温升加大。谐波治理与功率因数改善必须同时进行，采用就地谐波治理与功率因数提高可以获得最大的效益。普莱德(Prire-saver)正是综合了以上的经验而设计的。
■ 谐波及无功补偿节电技术(Prire-Saver)普莱德节电器节能原理
我们所测的电流或电压用傅立叶级数可以分解为基波有功电流、基波无功电流、谐波和间谐波电流，基波电压，谐波和间谐波电压。普莱德是专门针对谐波而设计的功能更强大、 更完善的节能产品。普莱德是介于有源滤波与无源滤波之间，能快速的根据负载所产生的谐波电流大小，作出相的调节，具有完善的保护功能。它最大特点在于能有效滤除电网中的谐波，有高效净化电网谐波的功效，同时可有效改善设备的功率因数，提高整个用电系统的效率，具有节电和保护的双重功效。
■ 谐波及无功补偿节电技术(Prire-Saver)普莱德节电器技术参数
1)自带旁路功能，测试非常方便；
2)安装简单，操作简便、免调试；
3)能有效的滤除电网中的奇次谐波，有净化电网谐波的功效；
4)以提高用电设备的功率因，从而提高用电设备的效率：
5)产品具备过电流、过电压、过温保护：
6)具有智能投切功能．能根据节电现场的运行状态控制节电器适时投切：
7)轮流显示节电器各项运行参数，包括电流、电压、保护动作次数等：
8)易维护、可靠性高。平均无故障时间可高达10万小时。
技术参数
| 电压范围 | 380VAC±10%（三相四线） |
| 频率范围 | 50Hz～60Hz |
| 电源指示 | 三相红色指示灯 |
| 正常工作温升 | ≤15℃ |
| 工作时间 | 连续 |
| 电压保护整定值 | 245V |
| 电流保护整定值 | 1.1倍额定值 |
| 温度保护动作值 | 65℃ |
| 储存温度 | -40℃至95℃ |
■ 谐波及无功补偿节电技术(Prire-Saver)普莱德节电器技术参数
1．普莱德节电器(Prire-Saver)适用所有感性负载；
2．普莱德(Prire-Saver)可以滤除各次谐波，适用于谐波污染较严重的场所；
3．普莱德(Prire-Saver)可以提高系统功率因数，提升用电效率，适用于功率园数较低，用电效率低的场所；
4．普莱德(Prire-Saver)可使用于负载末端，也可使用于多路小负载的总线，当然，也可使用于总配电柜；
5．普莱德(Prire-Saver)既可单独使用，也可相互配合使用，具体情况要视现场电气参数而定，根据产品应用点(谐波含量高，功率因数较低)各次谐波电流含量来确定配备具有滤除主要谐波的普莱德(Prire-Saver)(多台同时使用)；
6．普莱德(Prire-Saver)仅适用于三相380V交流电网：
7．普莱德(Prire-Saver)根据不同功能要求分为两种，一种主要用于滤除各次谐波，另一种主要用于提升用电效率；
8．对于一个用电系统，我们从它常态(大多数负载稳定运行)时的电气参数来考虑普莱德(Prire-Saver)的应用方案。对于周期性运行，不规则性运行的设备，应单独使用普莱德(Prire-Saver)，同时应使普莱德(Prire-Saver)与这些设备同时启停，以使整个系统应用方案能够稳定运行；
9．对于周期性运行、不规则性运行的设备，单独测量其电气参数(主要是谐波电流，该设备的谐波电流很小时则主要测量功率因数)。在测量总系统(总配电柜)电气参数时，就可以不考虑那些周期性运行、不规则性运行的设备(测量时停止这些设备或从总参数中扣除其参数)，用这种规则做的方案可以很好的解决系统状态因设备状态的改变而大幅改变(主要从谐波和功率因数两个方面)。
■ 谐波及无功补偿节电技术(Prire-Saver)普莱德节电器联结方式
