■ 电机节电技术(Motor-Saver)默德电机节电器产品介绍
Motor-Saver默德电机节电采用DSP技术控制三相异步电机的节能产品，内置专用节电优化控制软件，根据负载动态调整电机运行过程中的电压和电流，在不改变电机转速的前提下，保证电机的输出转矩与负荷需求精确匹配，从而有效避免电机因出力过度造成的电能浪费，具有很强的动态节电控制功能。它解决了变频所不能解决的恒转速、恒转矩负载的节能问题。用户根据不同需求可选择自动或手动调节节电档位。

■ 电机节电技术(Motor-Saver)默德电机节电器产品介绍

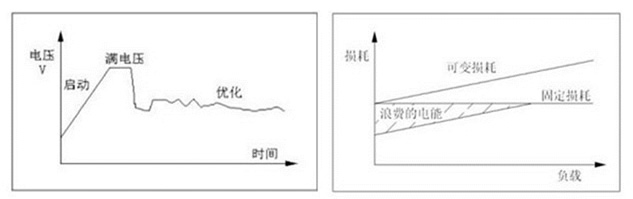

    每台电机都必须消耗一定的能量以提供磁场让电机连续工作，当供给笼形电机的电压恒定时，由此产生的磁通也保持恒定，在额定转速下，磁场消耗的能量保持恒定，与负载所需的转矩无关。支持负载转矩的能量取决于转矩的大小。当负载转矩增加，转子转速会稍微下降（转差率增大），使得感应的转子电流上升以增加转矩。转子中增加的电流由定子线圈中增加的电流来平衡。相反，如果需要的负载转矩减少，转差率减少，转子电流下降，定子电流也相应下降。但是端子电压恒定的情况下，定子中提供的磁场的电流在任何负载转矩条件下将保持恒定。结果是感应电机的效率随负载的较少而降低。下图A表示典型的电机损耗与负荷的关系。

事实上很少电机始终在额定条件下运行。通常选择的标准电机其标称均高于驱动负载的量大需求。由于这一原因，所选择的电机几乎一定是超出标准的，当提供额定电压时，即使满负荷运行也有节电空间。此外，有些应用其负荷本来就是变化的，而选择的电机大小必须能满足最大负荷时的需求，尽管最大负荷只是间断出现，而其它时间负荷要小得多。由于电机产生的转矩与供电电压的平方成正比，降低端电压将减少转矩。降低端电压，实际上是降低了电机的静定输出功率，也意味着所需磁场能量的减少。利用这一原理，默德电机节电可从空载至多数负荷情况下保持恒定的电机效率。见图B。

■ 电机节电技术(Motor-Saver)默德电机节电器使用
    可根据现场需求在一定的范围内设定启动时间、启动电压，保证电机连续平滑地启动，消除了常规启动方式伴随电机启动所产生的机械冲动和大启动电流，有效降低轴承和皮带的磨损，减小链条及齿轮的机械，从而延长电机的使用寿命。尽管默德的应用范围广泛，但仍存在应用的限制条件。在实际应用中，我们只有有的放矢，选择适合的应用对象，才能获得好的节电效果。下表列出了不同负荷状况下可预期的节电效果，实际应用时请以此为参照。

分类	负荷状况	节电效果预测
1	低负荷率(<40%)，低功串因数(<0.4)	好
2	中等负荷率(50～60%)，中等功军因数(0.5～0.6)	较好
3	中等负荷率(50～60%)，高功率因数(>0.8)	一般
4	高负荷宰(>70%)，高功宰因数(>0.85)	不适用

由上表可以看出，分类1是量理想的情况，可预期获得显著的节电率；分类2是比较理想的情况，一般均可获得较好的节电率；分类3的情况必须慎重，通过测试决定是否可以实施；分类4的情况应避免应用默德电机节电器进行改造。


■ 电机节电技术(Motor-Saver)默德电机节电器节能原理

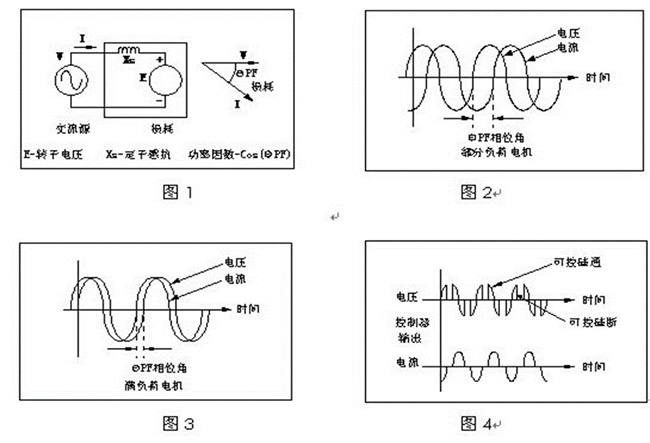

　　默德电机节电器通过改变电机的相应角实现控制。在下图中，电压v和电流l均以相量形式表示。两者之间的夹角即相位角可定义为电流超前或滞后电压的量。对于感应电机，电流通常滞后于电压。功率因数(QPF)是量化的电流-电压滞后的三角关系。(图1)

　　在不同的负荷条件下，相位角将随之改变。下图是电机电压和电流在不同负荷条件下的说明。请注意，在部分负荷条件下相位角或电压和电流之间的时间滞后将增加。通常，在负载情况下，电机的电流滞后于电压30°；在空载情况下，电机的电流滞后于电压80°(图2、图3)
　　
默德电机节电器连续监测电机电压和电流之间的相位角，依据负荷的变化改变相位角。默德电机节电器通过使用SCR模块等半导体开关元件来“切削”电压而进行控制。(图4)



■ 电机节电技术(Motor-Saver)默德电机节电器技术参数
1)DSP数字信号控制器实现数字控制；
2)在短时间内提供接近直接启动的电压水平；
3)检测三相输入电压相位，相序正确启动：
4)软启动、在特殊性情况下全压启动；
5)手动或自动调节节电率；
6)启动电压可调节，十个起动电压档位可选择；
7)启动时间可调节，从0到120秒可调；
8)启动方式可选，键盘启动、输入接点启动；
9)当节电器出现故障时，节电器会输出一个辅助节点，触点内容是250V/5A；
10)节电器65度以上过温脱扣；
11)运行电流(6秒内)超过电机额定电流4倍，运行电流(60秒)超过电机额定电流2倍，节电器脱扣；
12)欠压/过压/缺相时故障灯亮并报警，启动之前相序出错，则不能启动，缺相时节电器脱扣，故障灯亮。

技术参数

供电电压	380-415VAC （至1000VAC可选）。
频率	50+/-5%Hz （60+/-5%Hz）。
启动后的满电压	比供电电压低1V（完全正弦波）。
能耗	3W/A。
能耗(控制电路)	约20VA。
控制电压	230+/-10%VAC。
绝缘电压	机箱与主电路以及与控制电路之间2KV。
外壳防护等级	标准型IPOO，其他等级可选。
每小时允许启动次数	最大负荷状态每小时启动4次，根据所带负荷不同最大可达60次。
冷却	22KW及以下自然冷却，22KW以上风扇冷却。
最大电流	10倍标称电流1个周期；4倍标称电流6秒；3倍标称电流30秒；1倍标称电流连续运行。
所需外部保护	建议提供短路保护。
多台电机并联控制	一台节电器可控制两台或两台以上的电机运行，如果总的电流不超过1MS电机节电器的标称值而且每台电机都有单独的保护。
可选外部装置	交流接触器、短路保护器、额外的快速动作半导体保险，规格小于1*t，10ms（参见规格表）。
节电器旁路	启动后可让节电器旁路。
辅助触点 (5A、250VAC)	1、运行；2、斜坡结束；3、制动；4、报警。
运行环境温度	40℃，40℃以上节电器的标称电流按1.5%/℃降低。


■ 电机节电技术(Motor-Saver)默德电机节电器适用场所
　　采用微处理器对电机进行高速动态跟踪，有效提高对电机的利用与延长寿命更具节能经济运行的功能。可以广泛应用于：冲压机、大型木工机械、刨床、压弯机、磨床、泵、空压机、镗床、风凿、螺旋机械、钻床、抽油机、纺织行业的筒子机、编织机、转盘机、传送设备、压缩机、自动扶梯、恒温恒湿空调、真空泵、扶手电梯等。

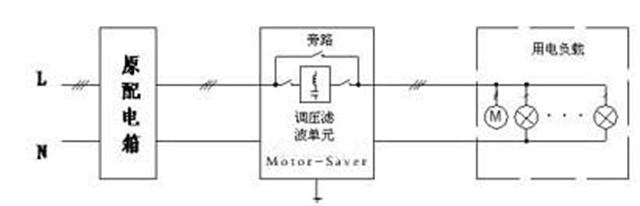

■ 电机节电技术(Motor-Saver)默德电机节电器联结方式
