DAY5501安全能源检测仪
产品型号：DAY5501
产品详情
应用现状
DAY5501安全能源监测仪主要应用于直流输电、配电等场合，如光伏汇流箱、直流柜，电信机房、通讯基站等，它的主要功能是实时监测直流系统内各个支路电流、母线电压、母线对地漏电流、箱体温度（温度传感器安装在防反二极管的散热器上可监测防反二极管的温度）、防雷器状态、直流断路器状态等，并通过工业无线、以太网、4G、RS485等通讯方式将数据传到终端后台。
DAY5501安全能源监测仪由DAY5501M主机、DAY5501C四通道能源监测模块等组成。
2、主要功能
1. 实时监测汇流箱内各个光伏组串的发电电流、电压、汇流箱温度、防雷器状态、直流断路器状态，电压报警、温度报警、电流报警等，工业无线与上位机通信。
2. 对于多台设备，可设置141组不同频率，可组建相同频率下的无线通信网络，相同频率下最多可支持64台主机的无线通讯，无线网络节点可将数据发送至网关，网关管理整个网络，并将收集到的监测数据通过 RS485、以太网、4G等上传到通讯管理机。
3. 工业无线模式下可以将本地20个汇流组串的检测数据经由无线通讯方式传给网关。
4. 对于检测到的电压、电流、温度、发电量等数据，可就地通过 LCD 进行显示，电流的柱状图显示，界面更加人性化。

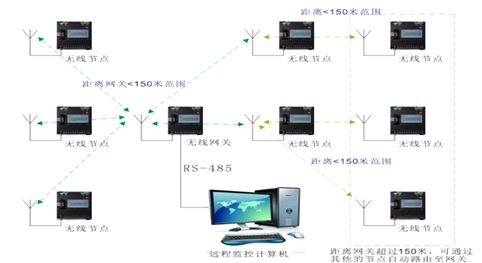

3、系统结构
4、产品特质：

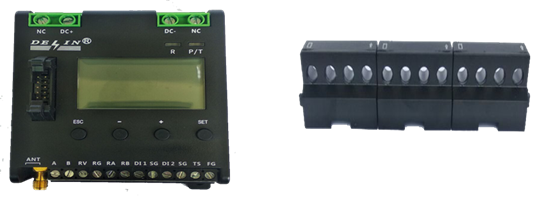

【DAY5501M】 【DAY5501C】
5、产品优势：
1）、系统结构开发：采用分布式、分层式、开放式的结构，应用集中管理、分散控制的模式，自上而下分为应用管理（中央层）、站（所）控层、设备（数据）采集层。
2）、无线自组网技术：采用无线自组网，实现多路径路由，扩展通讯距离，提高数据通讯的稳定性和可靠性；通过不同的接口和通讯协议实现电站设备的监控及各子系统的互联，并将数据经由互联网或专用通道送往监控平台，实现光伏电站群的集中管理。
3）、LoRa无线传输技术：无线传输技术、光伏电站数据采集技术，有机融合，研发出适合光伏电站实际需求的专用数据监测通讯网络技术；采用无线通讯（LoRa）方式，降低使用成本，及施工难度，让通讯距离更远，功耗更低。
4）、系统软件特点：展示光伏电站系统的实时设备及实时数据，并提供监控界面；实现光伏电站系统数据/指标的计算和统计；使用图表的方式进行光伏电站运行数据展示；提供丰富的，符合用户需求的各类报表。
5）、多级传感实时在线：实时在线监测光伏电站各汇流箱、逆变器相关数据（电流、电压、温度、开关状态、避雷器状态），并以图形的方式展示出来，方便管理人员及时直观的了解系统运行状况。
6）、设备工艺精益管理：为电站管理人员提供监控点电能、电能质量的实时运行数据和当日的电能、电能质量运行数据，指导电能管理人员分析配电网络的电力、电量、电能质量数据，实现数据对标管理。
7）、数据共享及人工智能：系统数据/指标的计算和统计；使用图表的方式进行光伏电站运行数据展示 ；提供丰富的，符合需求的各类数据报表；提供日常运行报表和能源报表，为光伏电站无人值守提供了可能性，为多个电站的统一管理搭建了平台，为大量光伏发电数据的分析奠定了基础。
