智能变配电所监控系统
产品型号：DAY-BS9500-EZ
产品详情
1 适用范围
本技术条件规定了变配电所智能变配电所监控系统（DAY-BS9500）的结构、功能、性能及系统设计等方面的要求。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。
GB/T2900.15电工术语变压器、互感器、调压器和电抗器
GB/T2900.50电工术语发电、输电及配电通用术语
GB/T2900.57电工属于发电、输电及配电运行
GB/T14598.3电气继电器第5部分：量度继电器和保护装置的绝缘配合要求和试验
GB/T15479工业自动化仪表绝缘电阻强度技术要求和试验方法
GB/T17626电磁兼容试验和测量技术
GB/T30155智能变电站技术导则
GB/T32581入侵和紧急报警系统技术要求
GB50116火灾自动报警系统设计规范
GB50395视频安防监控系统工程设计规范
GB50217电力工程电缆设计规范
DL/T860变电站通信网络和系统ITU-TH.265高级视频编解码协议ITU-TH.264高级视频编解码协议
3 术语和定义
GB/T2900.15、GB/T2900.50、GB/T2900.57、DL/T860和GB/T30155、GB50395、GB/T32581
中确立的术语和定义适用于本标准。
3.1变配电所监控系统（DAY-BS9500）
对变配电所内视频监控及巡检、环境监测、安全预警（柜体内主要元器件温度）、水侵、火灾报警等部分或全部辅助设备信息进行集成，实现信息共享、告警等功能，为变配电所集中监控和运维提供支撑的系统，简称智能变配电所监控系统（DAY-BS9500）(或二次监控系统）。
3.2 辅助设备
变配电所内用于实现图像监视、环境监测等监测功能的前端设备
本技术条件规定了变配电所智能变配电所监控系统（DAY-BS9500）的结构、功能、性能及系统设计等方面的要求。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。
GB/T2900.15电工术语变压器、互感器、调压器和电抗器
GB/T2900.50电工术语发电、输电及配电通用术语
GB/T2900.57电工属于发电、输电及配电运行
GB/T14598.3电气继电器第5部分：量度继电器和保护装置的绝缘配合要求和试验
GB/T15479工业自动化仪表绝缘电阻强度技术要求和试验方法
GB/T17626电磁兼容试验和测量技术
GB/T30155智能变电站技术导则
GB/T32581入侵和紧急报警系统技术要求
GB50116火灾自动报警系统设计规范
GB50395视频安防监控系统工程设计规范
GB50217电力工程电缆设计规范
DL/T860变电站通信网络和系统ITU-TH.265高级视频编解码协议ITU-TH.264高级视频编解码协议
3 术语和定义
GB/T2900.15、GB/T2900.50、GB/T2900.57、DL/T860和GB/T30155、GB50395、GB/T32581
中确立的术语和定义适用于本标准。
3.1变配电所监控系统（DAY-BS9500）
对变配电所内视频监控及巡检、环境监测、安全预警（柜体内主要元器件温度）、水侵、火灾报警等部分或全部辅助设备信息进行集成，实现信息共享、告警等功能，为变配电所集中监控和运维提供支撑的系统，简称智能变配电所监控系统（DAY-BS9500）(或二次监控系统）。
3.2 辅助设备
变配电所内用于实现图像监视、环境监测等监测功能的前端设备
4 智能变配电所监控系统（DAY-BS9500）构成
智能变配电所监控系统（DAY-BS9500）由布置在场坪的辅助设备和系统平台构成。系统平台通过标准接口，采集所内辅助设备信息，实现信息共享与告警功能，并将监控和报警信息上传。在满足接口条件的情况下，智能变配电所监控系统（DAY-BS9500）也可接入智能一次设备的在线监测数据。【系统构成见图1】

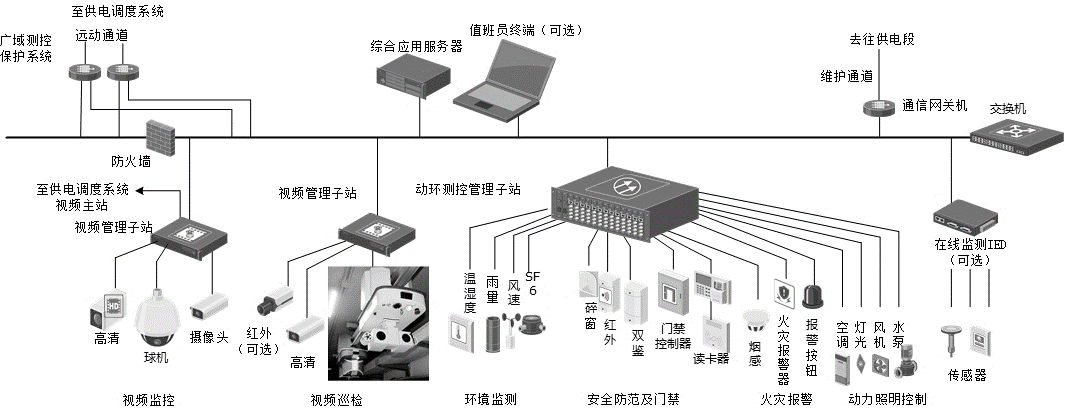

图1智能变配电所监控系统（DAY-BS9500）架构图
智能变配电所监控系统（DAY-BS9500）包含视频监控及巡检、环境监测、安全防范、火灾报警、在线测温等子系统，各子系统可以根据需要灵活配置。系统采用分层架构，由间隔层和站控层组成，间隔层包括动力环境测控装置、视频服务器和辅助设备，站控层包括综合应用服务器、网络设备和值班员终端等。
5 功能
总体功能
a）智能变配电所监控系统（DAY-BS9500）应实现对全所视频监视、环境信息监测、安全预警、火灾报警、设备巡检、在线测温、水侵等功能的高度集成和一体化监控，支持采集接入、数据存储、告警处理、传输通信、监控等功能。
b）智能变配电所监控系统（DAY-BS9500）应能与其他系统进行信息交互，纵向上与供电调度系统、上级视频管理系统等进行信息交互，横向上应能与所内保护测控系统进行信息交互。
主要功能
采集接入功能
系统应能采集布置在所内场坪的辅助设备信息，主要包括以下内容：
a）视频监控及巡检信息
采集实时视频流数据、巡检照片、语音对话、自检信息、告警信息等。
b）安全防范信息
采集所内门禁、红外双鉴/三鉴、激光对射等告警信息、自检信息等。
c）火灾报警信息
采集火灾处理单元的现场探测信息、设备自检信息等。
d）环境监控信息
1）采集温、湿度传感器、水浸传感器、SF6监测传感器等设备运行信息、告警信息及自检信息；
2）采集环境温度、风、雨等气象信息。
e）在线测温
1）采集电力设备各电气接点的运行温度信息、告警信息及自检信息；
视频监控及巡检
视频监控应具有视频显示、图像存储与回放、视频控制、视频巡检、图像识别、红外热成像监测等功能，其中红外热成像监测为可选功能。
视频显示
a）实时图像监视，视频图像大小随意可调。
b）支持VGA/HDMI、主辅音视频及辅助视频端口的本地输出。
c）支持1/4/9/16画面预览，预览通道顺序可调。
d）支持预览分组切换、手动切换或自动轮巡预览，自动轮巡周期可设置。
e）支持预览的电子放大。
f）可屏蔽指定的预览通道。
g）支持视频移动侦测、视频丢失检测、视频遮挡检测、视频输入异常检测。
h）支持视频隐私遮盖。
i）支持多种主流云台解码器控制协议，支持预置点、巡航路径及轨迹。
j）云台控制时，支持鼠标点击放大、鼠标拖动跟踪功能。
图像存储及回放
a）支持循环写入和非循环写入两种模式。
b）支持定时和事件两套压缩参数。
c）录像触发模式包括手动触发、定时触发、报警信号触发、移动侦测信号触发、动环装置信号触发等多种模式。
d）每天可设定8个以上录像时间段，不同时间段的录像触发模式可独立设置。
e）支持按事件查询录像文件。
f）支持录像文件的锁定和解锁。
g）支持指定硬盘内的录像资料只读属性设置，录像资料仅供读取。
h）支持按通道号、录像类型、文件类型、起止时间等条件进行录像资料的检索和回放。
i）支持回放时对任意区域进行局部电子放大。
j）支持回放时的暂停、快放、慢放、前跳、后跳，支持鼠标拖动定位。
视频设备控制
a）能对任一摄像机进行控制，实现对摄像机视角、方位、焦距、光圈、景深的调整，对于带预置点云台，操作人员能直接进行云台的预置和操作。可设置摄像机参数，包括设置预置位、区域名称、区域遮盖等。
b）能对操作人员设置权限管理，保证控制的唯一性。在对某一设备操作时，其它设备则不准许动作，确保一对一操作。
c）可完整的远程控制前端设备：如现场云台、电动变焦镜头、防护罩雨刷等各种受控设备。
d）可进行当地或远程布防/撤防，也可以事先确定布防/撤防策略，由系统按照制定的策略自动进行布防/撤防；也可以通过电子地图进行布防或者撤防。
红外热成像监测
a）配置有红外热像仪的变配电所，应能对一次系统主导流设备进行红外温度监视。
b）红外热像仪应能对变压器、互感器、避雷器、导线、线夹等设备的热像图谱进行分析。采集到设备的红外图像后，采取表面温度判断法、同类比较判断法、图像特征判断法等方法，来判断设备的状态，如果达到警戒值则进行报警。
安全防范及门禁管理
a）通过各种探测和传感技术的综合应用，针对变配电所周界场所，实现在入侵破坏前的预警作用。
b）对围墙、大门、窗户进行监视和入侵探测，对非法侵入进行提示警告，以保障变配电所场地及周边环境的安全。
c）实时展示安防设备的工作状态、告警状态，可对安防设备进行布防和撤防。
d）门禁支持远方控制及音频、视频对话、权限设定等功能，并应能从内部手动解锁；
门禁系统支持应急情况下的解锁功能。
环境及火灾监测
a）能对站内的温度、湿度、风力、水浸、SF6浓度等环境信息进行实时采集、处理和上传，采集周期小于5秒。
b）可设置不同级别的环境信息告警值。
c）支持环境量实时数据的可视化展示，可设置报警上下限阀值。
d）环境信息历史数据应能保存，存储周期为10秒至10分钟可调。
在线测温监测
a）能对站内的电力设备各电气接点的运行温度信息进行实时采集、处理和上传，采集周期小于60秒。
b）可设置不同级别的环境信息告警值。
c）支持温度实时数据的可视化展示，可设置报警值。
d）温度信息历史数据应能保存，存储周期为10秒至10分钟可调。
报警
a）报警类别：安防及门禁报警、环境信息报警、火灾报警、在线测温报警、水侵报警。报警可根据需要进行分级，报警信号、报警内容可在任何画面自动显示。当发生报警时，视频服务器能自动进行存盘录像。
b）系统应具备处理多事件多点报警的能力，多点报警时采用覆盖方式，报警信息不得丢失和误报。
c）各种探测器可以手动、自动进行布防、撤防，并可按时间自动投入或自动撤防。
d）报警视窗内提供报警信号的详细信息，可以通过点击报警信息切换报警画面。
e）报警联动录像具备长延时录像和慢速回放功能。
f）可方便通过弹出菜单设置报警联动的摄像机，可以联动智能摄像机的不同预置位。g）报警信息可以区分该报警信息是否已被用户检查确认。
h）报警信息具备存储管理功能，所有报警信息均可查询，有需要时可打印输出。
数据存储与上传
a）系统支持变配电所视频信息、环境信息、设备状态、告警信息等各类数据的存储。所有的历史数据均可查询，可支持按照时间、设备对象、事件等多种条件或线索组合进行查询。
b）历史数据可以曲线的形式展示，支持在同一个窗口上显示多条曲线。
c）曲线条数、曲线展示风格、报警阀值的上下限、曲线扫描周期等参数可设。
d）历史数据支持以Excel、TXT文件格式进行导出备份，支持输出成报表，并可输出打印。
e）智能变配电所监控系统（DAY-BS9500）应将用于监控的视频信息和报警信息上传至供电调度台主站系统，并通过调度台复示至供电段，用于巡检的视频信息上传至供电段，其他信息不上传，全部存储于变配电所，数据允许有权限的管理人员拷贝。用于监控的视频操作权限归供电调度，并可授权给供电段操作人员，用于巡检的视频操作权限归供电段操作人员。供电调度台主站系统相关功能要求见附件A。
f）智能变配电所监控系统（DAY-BS9500）历史数据存储时间要求：1）巡检记录应永久保存；
2）报警信息应永久保存；
2）巡检照片存储时间不小于1年；
3）监控视频存储时间不小于3个月；
4）其他数据存储时间不小于1年。
系统平台展示和报表
a）应能以平面图、接线图、列表等多种画面方式实时展示辅助设备的运行状态、数据信息、告警提示等。
b）应能在画面上直接控制可控的辅助设备。
c）应能实现告警、操作的展示。
d）应能以多画面或轮巡的方式展示实时视频，并对实时视频进行录像和抓图。
e）应支持各种报表类型，包括日报、月报、年报及自定义的报表，具有对报表的调用、显示及打印等功能。
6 智能变配电所监控系统（DAY-BS500）配置
视频监控及巡检子系统
视频监控及巡检子系统摄像机应按照功能的不同进行不同配置。
总则
a）视频监控及巡检子系统包括室内摄像机、室外摄像机、视频服务器等设备。
b）视频监控子系统按满足安全防范要求配置，巡检子系统按照满足无人值守的要求配置，摄像机的布置和选择应综合考虑安全防范和巡检的功能要求。
c）变配电所大门、进线区域、主变区域宜配置室外高速球形摄像机，也可配置枪式摄像机；全站宜配置一台室外全景摄像机。
d）高压室、控制室、通信室等场所宜配置室内高速球形摄像机。
e）在已有照明系统不满足摄像机照度要求的时候，可设置辅助灯光。
f）采用综合视频系统的工程，视频监控子系统功能由综合视频系统实现。
安防监控视频配置
a）支持全天候情况下全景监视变配电所场区、所内主控室、高压室、电容器室等主要设备区域，应能辩识出设备是否悬挂异物、是否严重破损等外观状态。
b）满足安保与防盗的需求。变电站出入口的监视应能够清晰辩识人员的体貌特征、进出机动车的外观和号牌，较大区域范围的监视应能辨别监控范围内人员活动情况。
c）满足应急演练及异常事件分析需求。可有效录像，全天候图像记录应保留至少3个月，回放帧速不低于25帧/秒。
d）采用综合视频系统的变配电所，该部分配置由综合视频系统实现。
红外热成像摄像机配置
a）红外热成像摄像机应具备全天候监视变配电所主导流回路设备的能力。
b）每台红外热成像摄像机监视一个供电回路的设备。
安全防范及门禁子系统
a）安全防范及门禁子系统包括沿变配电所围墙四周布置的激光探测器、红外探测器、门禁控制器等设备。
b）安全防范及门禁子系统按满足安全防范要求配置。
c）控制室、高压室、通信室等出入口宜配置红外双鉴探测器。
d）变配电所入口大门应配置门禁。高压室、控制室、通信室大门可配置门禁。
e）高压室、控制室、通信室窗户宜配置玻璃破碎探测器。
f）门禁应设置权限管理设备，具备内部应急解锁功能。
环境监测子系统
a）环境监测子系统由动力环境测控装置、温度传感器、湿度传感器、水浸传感器、SF6
探测器等组成。处在风力较大区域的变配电所可在室外选择布置一个风速传感器。
b）高压室、控制室等重要设备间宜每个房间配置一套温度传感器、湿度传感器或组合型温湿度传感器。
c）含有SF6气体设备的高压配电室及电缆夹层内应配置SF6探测器，SF6探测器应低位布置。
d）电缆井、电缆沟等易积水区域宜配置水浸传感器。
火灾报警子系统
a）火灾报警子系统包括火灾报警控制器、感温感烟探测器、声光报警器、手动报警按钮等。
b）火灾探测区域按独立房间划分。火灾探测区域有高压室、控制室、通信机械室等场所。
c）根据所探测区域的不同，可配置不同类型和原理的探测器或探测器组合。
在线测温监测子系统
a）在线测温报警子系统包括测温模块，接收模块，监测主机，智能变配电监控系统。
b）在线测温区域按间隔划分，有进线柜、出线柜、分段柜、隔离柜等。
7 智能变配电所监控系统（DAY-BS500）技术参数
基本参数
a）智能变配电所监控系统（DAY-BS9500）遵循国际、国内、行业标准建立统一的通信网络，数据源应统一、标准，满足基础数据的完整性、一致性和共享的要求。
b）智能变配电所监控系统（DAY-BS9500）的软、硬件设计具有可靠性、可维护性、可用性，遵循模块化和冗余设计原则，且任意一个子系统的故障不影响整个系统的运行。
c）智能变配电所监控系统（DAY-BS9500）宜采用开放式系统结构，具备良好的扩展性和灵活性，具备接入其他辅助系统的接口条件。
d）智能变配电所监控系统（DAY-BS9500）应满足全所安全运行要求。辅助设备配置和功能应满足无人值班技术要求。
工作条件
a）环境温度
户内：-10℃～+45℃；户外：-40℃～+70℃
b）相对湿度：5%～95%（产品内部，既不应凝露，也不应结冰）。
c）海拔高度：不大于1000米。
d）外壳防护：室外设备IP66。
e）特殊工作条件与用户商定。
主要硬件要求
站控层设备
站控层设备包括综合应用服务器、值班员终端、交换机、网络安全设备、数据远传设备等。数据远传可由综合服务器完成，也可以单独设置远动通信单元完成。
综合应用服务器
a）CPU：双核及以上的服务器级处理器，主频不小于2GHz
b）内存：不小于32GB
c）硬盘存储器：不小于1TB
d）所内数据接口：双以太网网接口，10M/100M/1000M自适应
e）远传数据接口：双以太网接口，10M/100M自适应
f）USB接口：不少于2个USB2.0及以上接口
值班员终端
a）CPU：主频不小于2GHz
b）内存：不小于4GB
c）硬盘存储器：不小于256GB
d）具备高分辨率图形卡
e）USB接口：不少于2个USB2.0及以上接口
f）网络接口：10M/100M自适应以太网口
交换机
a）应符合IEEE1613Class2标准(电力）、IEC61850-3(电力）。
b）支持基于VLAN(802.1q）的网络隔离和安全。
c）支持QualityofService(802.1p），支持实时数据流。
d）支持组播过滤。
e）支持端口配置、状态统计、镜像、安全管理、SNMP。
f）支持光纤口链路故障管理。
g）无风扇设计，提供完善的异常告警功能，包括失电告警/端口异常等。
网络安全设备
a）当所内的辅助系统与广域测控系统存在数据交换时，应安装软件防火墙或者布置网络安全设备，进行横向隔离，保证广域测控系统的安全。
b）网络安全设备应具备逻辑隔离、报文过滤、访问控制等功能。
c）网络安全设备应该满足实时性、可靠性和传输流量等方面的要求。
d）系统应符合国家及铁路总公司网络安全有关规定要求，应满足《信息系统安全等级保护基本要求》（GB/T22239-2008）第二级安全保护能力要求。
间隔层设备
间隔层包括视频服务器、动力环境测控装置和辅助设备。
视频服务器
a）能接入不同厂家的摄像机，支持模拟和数字式摄像机。可接入视频通道数不小于16
路。
b）支持PAL/NTSC制式的视频信号输入。
c）采用国际通用的H.264/H.265或MJPEG视频压缩技术，编码性能稳定可靠。视频压缩比高，清晰度好。
d）可独立设置每个通道的视频编码参数，如分辨率、帧率、码率、图像质量等。
e）支持10M/100M/1000Mbps自适应网络接口，网络接口数量不小于2个。
f）存储载体：系统支持DAS或SAN方式存储；存储RAID级别：支持RAID0/RAID1/RAID5以及RATDTP等级别，容量应满足5.2.8的存储时间要求，且不应小于10；采用硬盘空间预分配技术杜绝硬盘碎片的产生。
动环测控装置
a）采用32位双核DSP，嵌入式操作系统。
b）与站控层设备通信采用IEC61850规约。
c）采用彩色液晶显示，全汉化菜单，操作方便。d）模拟量输入：不小于6路，可扩展
e）开关量输入：不小于64路，可扩展。
f）开关量输出：不小于32路，可扩展。
摄像机
通用要求
a）根据监视对象的需要，支持多种安装方式，如壁装，吊装，支架安装。
b）室外摄像机防护等级不低于IP66，室内摄像机防护等级不低于IP65。
c）室外摄像机抗电磁干扰能力通过EMC4级认证，室内摄像机通过EMC3级认证。
d）用户界面友好，操作方便，具备多语言菜单及操作提示功能。
e）支持自动光圈、自动对焦、自动白平衡、背光补偿、低照度、宽动态等功能。
f）支持预置点设置，支持定时启动预置点扫描、水平扫描、垂直扫描、随机扫描、花样扫描等功能。
g）支持断电记忆功能，断电数据不丢失。
h）支持视频丢失告警、视频遮挡告警等功能。
i）支持密码保护功能，防止配置信息被恶意修改。
安防监控摄像机
a）安防监控摄像机的图像传感器不小于1/3＂，像素不低于130万，以主码流输出的图像分辨率在50fps时不低于720,满足大范围高清监视要求。
b）焦距范围不小于4.7-94mm，光学变焦不低于20倍。
c）具备区域入侵侦测、越界侦测、移动侦测等智能侦测功能。
巡检摄像机
a）巡检摄像机的图像传感器不小于1/2.8＂，像素不低于200万，以主码流输出的图像分辨率在50fps时不低于720，满足能清晰监视到仪表指针和读数的要求。
b）焦距范围不小于4.3-129mm，光学变焦不低于30倍。
7.3.3.3.4红外摄像机
a）测温范围-20℃～+350℃，测量精度±2℃或读数的±2%。
b）红外分辨率（像素）为320×240及以上，波长范围7.5μm～14μm，空间分辨率＜1.4mrad（标准镜头25°），热灵敏度＜60mK（30℃）时。
c）支持自动跟踪区域内最高/最低温度点。
d）支持大气穿透率校正、光学穿透率校正、辐射率校正、背景温度校正。
红外对射
a）发射采用对射式四束红外光，接收端只接收特定波长红外光，抑制外来光源干扰。b）探测方式为四光束同时遮断式检测，遮断感应时间为35～700ms。
c）具备报警输出节点和防拆开关，报警输出和防拆输出继电器节点，节点电容量AC/DC30V、0.5A。
d）水平/垂直光学角度调整方便、内置光学瞄准镜，易于校准、调试。e）全密封结构设计，防雨（雾）、防尘（虫）。
f）工作电压24VDC。
激光对射
a）警戒距离不小于100m。
b）一至四光束可选，任意一光束遮断报警。
c）具备报警输出节点和防拆开关。
d）报警响应时间10-500ms范围可调。
e）全密封结构设计，防雨（雾）、防尘（虫）。f）工作电压AC220V/50Hz。
SF6探测器
a）使用寿命长，稳定性高。
b） SF6检测灵敏度高，且不受环境温度影响。
c） SF6检测范围：0～3000ppm，分辨率1ppm，检测精度小于±1%F.S。
d）输出方式：通信方式，可采用RS232/RS485或者以太网。
e）工作电压AC220V/50Hz。
门禁系统
a）支持多种开门方式，如刷卡开门、密码开门、远程控制开门等。
b）具备信息记录功能，能记录门禁开启时间及开启人的卡号、姓名、单位等信息，记录信息能远程读取。
c）具备权限设置功能。
d）具备输入、输出接口和通信接口。
e）具备不少于1000张用户卡和25000条事件信息存储能力。
f）具备紧急情况下的解锁功能。
红外双鉴探测器
a）采用被动红外加微波两种组合探测方式。
b）抗白光干扰>9000LUX，抗电磁干扰 10V/M(10MHz~1000MHz)。
c）具备自动温度补偿。
d）探测范围直径不小于8m(安装高度为3m时)。
e）具备报警输出节点和防拆开关。
f）工作电压24VDC。
温、湿度传感器
a）安装在室内的温度传感器测量范围不低于-25～+70℃。
b）安装在室外的温度传感器测量范围不低于-40～+85℃，特殊情况应由用户协商。
c）湿度测量范围0～100%RH。
d）温度测量精度不低于±0.5℃。
e）湿度测量精度不低于±5%RH。
f）工作电压24VDC。
水浸传感器
a）报警输入阻抗＜200kΩ。
b）报警输出：继电器节点输出。
c）工作电流＜30mA，报警电流＜50mA。
d）工作电压24VDC。
软件配置
软件架构
a）软件具备灵活的多级架构，具有良好的扩展性和适应性，应采用层次化、模块化结构和面向对象程序设计，包括系统软件、平台软件和应用软件；
b）软件画面、各类报表应支持汉字功能，应提供二级汉字库并具有编辑汉字功能；
c）软件应支持系统扩充，当系统改造或扩充时，不必修改软件和重新组装软件，只需对新增设备进行配置。
系统软件
系统软件包括操作系统和数据库管理系统。其中，工作站操作系统采用Windows，服务器操作系统宜采用Linux，数据库管理系统采用Oracle或SQLServer。
平台软件
a）平台软件应具备数据交换、报表服务、流程引擎、统一认证等功能。
b）平台软件应具备大容量、大数据信息的高效率处理能力。
c）平台软件应分发部署灵活简单，方便升级维护；
d）平台软件应具备模块化、层次化、形象化的画面展示功能，应具备管理和维护工具；
e）平台软件具有灵活的多级组网能力，能适应系统多级监控要求。
应用软件
a）配置专用的辅助系统监控应用软件。应用软件为一体化软件，具备监视、控制、维护、管理等功能。
b）应用软件是开放性的，用户在遵循操作规则的前提下，可以根据运营的要求修改、增扩系统容量。
c）应用软件具备良好的人机操作界面，可以对各种用户画面和数据库进行在线修改、编辑和定义。
e）应具有应用软件在线维护修改功能。应配置维护软件包，可维护各种设备，诊断各种设备故障。应具有看门狗功能、自诊断自恢复功能。
f）应具备智能告警和辅助分析功能；上送信号可按照设定的优先级传送。
组屏要求
综合应用服务器、视频服务器、交换机、动力环境控制设备、网络安全等设备应集中组成辅助监控屏，辅助监控屏内应设电源设备。
辅助监控屏
a）辅助监控屏屏体尺寸、屏体结构、屏体外观、屏体颜色应与所内广域测控保护系统屏体统一。
b）屏体均采用自立式结构，由钢板及骨架组成，具有足够的机械强度和抗振动能力，保证设备安装后无晃动和变形。屏上应装有接地母线和接地螺栓，活动金属件及金属门与屏体之间应有接地软线可靠连接，接地端子有接地标识。
c）屏体应有自动开启的照明设备，便于对屏内设备进行检查和接线，屏内应有横向和竖向导线槽，所以设备安装的位置都应能方便外部电缆从屏体底部进入。
d）屏体内设备布置应统一美观，所有设备均应有标签，便于识别。
电源设备
a）智能变配电所监控系统（DAY-BS9500）站控层和间隔层设备（辅助设备除外）宜采用所内直流电源供电，采用交流电源供电的设备应采用逆变电源统一供电。
b）逆变电源分别输入一路AC220V和一路直流电源，或两路AC220V，并经过稳压或整流逆变后转换为AC220V，供设备使用。
c）逆变电源应具有较强的过流、过压、过负载能力，并具有较强的抗干扰能力。其输出电压、电压波动范围及容量应满足辅助系统的用电要求。
d）辅助设备宜统一采用所内直流电源供电，辅助设备不能直接使用所内直流电源的，电源转换在辅助设备安装处自行转换。
8 智能变配电所监控系统（DAY-BS500）技术性能要求
绝缘性能
应符合GB/T15479规定的试验要求，绝缘性能指标见表1。
表1绝缘性能要求
电磁兼容性能
应符合GB/T17626中规定的要求，各项目严酷等级见表2。电磁兼容性能试验应在装置通电工作情况下进行，试验后功能应符合第5章的要求。
表2电磁兼容性能要求
可用性指标
a）可用率≥99.99%；
b）系统平均无故障工作时间MTBF≥30000小时；
c）硬件平均无故障工作时间MTBF≥50000小时。
实时性指标
a）视频控制切换响应时间≤1秒；
b）控制响应时间≤1秒；
c）子站监控画面显示与实际事件发生时间差≤1秒；
d）事件报警到系统自动记录相应画面时间差≤1秒；
e）各报警探头报警到后台信息显示时间差≤1秒；
f）各报警探头报警到监控中心显示时间差≤1秒；
g）系统时钟精度≤10毫秒。
图像指标
a）图像存储质量：不低于CIF格式（352×288）；
b）图像压缩质量：不低于CIF格式（352×288）；
c）视频信号制式：PAL或NTSC；
d）图像传输速度：不小于25帧/秒。
性能指标
a）SOE分辨率：≤2ms；
b）测量量：综合误差≤0.5%，遥测合格率≥99.99%；
c）状态量：遥信响应率100%；
d）遥控：遥控正确率100%。
存储容量要求
满足5.2.8中历史数据存储要求。
9 试验
型式试验
智能变配电所监控系统（DAY-BS9500）设备按照IEC、GB、NB、TB的相关规范进行型式试验。检验项目有：
a）机械外观检查；
b）绝缘试验；
c）功能试验：应包含本文5.2所列全部功能；
d）高低温试验；
e）过载能力试验；
f）功耗试验；
g）绝缘耐压试验；
h）抗干扰试验；
i）湿热试验；
j）振动、冲击与碰撞试验。
出厂试验
单个设备出厂前在正常试验条件下逐个按照规定进行例行检验。检验项目有：
a）机械外观检查；
b）绝缘试验；
c）功能试验；
d）连续通电试验。
现场试验
现场试验前应按照相关标准的要求编制调试大纲，试验内容应包括：
a）机械外观检查；
b）绝缘试验；
c）功能试验；
d）连续通电试验。
10 智能变配电所监控系统（DAY-BS500）其它要求
电源
a）辅助系统电源由所内交、直流屏提供，交流电源采用220V，允许±15%的偏差，频率50Hz；直流电源采用220/110V，允许-15%～+20%的偏差。
b）辅助系统逆变电源独立配置，其交流电源引自所内交、直流电源屏，逆变电源功率按1.2倍所有设备同期使用的最大功率考虑。
c）辅助设备在设备前端安装独立电源适配器转换成设备所需要电源的，其电源适配器必须具备防雷和防过电压能力，电源电压在-15%～+10%额定电压范围变化时，设备各项性能和技术指标均能满足辅助设备供电要求。
设备布置
a）前端监测设备如摄像机、红外探测器、温湿度传感器等就近布置在需监视的装置设备附近。火灾报警控制器应设置在人可直视的场所，如控制室、值班室等。
b）站控层设备组柜布置在控制室。
光缆和电缆的选择
a）红外双鉴、门禁、声光报警器等辅助设备采用铠装屏蔽电缆、屏蔽双绞线传输信号。摄像机到所内视频服务器采用超五类屏蔽双绞线传输视频信号，距离超过100m时宜采用光纤。
b）温度传感器、湿度传感器、水浸探测器到环境监测子系统应采用屏蔽双绞线和控制电缆传输信号。
c）火灾探测器、报警器、手动报警器到火灾报警子系统采用铠装阻燃报警电缆、屏蔽双绞线和控制电缆传输信号。
d）电缆选择和敷设应满足GB50116、GB50217、GB50395相关要求。
防雷接地要求
a）智能变配电所监控系统（DAY-BS9500）置于室外的设备宜具有防雷保护措施。
b）信号线输入、输出端口宜设置信号线浪涌保护器。
c）给辅助设备供电的室外交、直流供电线路、信号线路宜采用有金属屏蔽层并穿钢管埋地敷设，屏蔽层及钢管两端应接地。
智能变配电所监控系统（DAY-BS9500）由布置在场坪的辅助设备和系统平台构成。系统平台通过标准接口，采集所内辅助设备信息，实现信息共享与告警功能，并将监控和报警信息上传。在满足接口条件的情况下，智能变配电所监控系统（DAY-BS9500）也可接入智能一次设备的在线监测数据。【系统构成见图1】
图1智能变配电所监控系统（DAY-BS9500）架构图
智能变配电所监控系统（DAY-BS9500）包含视频监控及巡检、环境监测、安全防范、火灾报警、在线测温等子系统，各子系统可以根据需要灵活配置。系统采用分层架构，由间隔层和站控层组成，间隔层包括动力环境测控装置、视频服务器和辅助设备，站控层包括综合应用服务器、网络设备和值班员终端等。
5 功能
总体功能
a）智能变配电所监控系统（DAY-BS9500）应实现对全所视频监视、环境信息监测、安全预警、火灾报警、设备巡检、在线测温、水侵等功能的高度集成和一体化监控，支持采集接入、数据存储、告警处理、传输通信、监控等功能。
b）智能变配电所监控系统（DAY-BS9500）应能与其他系统进行信息交互，纵向上与供电调度系统、上级视频管理系统等进行信息交互，横向上应能与所内保护测控系统进行信息交互。
主要功能
采集接入功能
系统应能采集布置在所内场坪的辅助设备信息，主要包括以下内容：
a）视频监控及巡检信息
采集实时视频流数据、巡检照片、语音对话、自检信息、告警信息等。
b）安全防范信息
采集所内门禁、红外双鉴/三鉴、激光对射等告警信息、自检信息等。
c）火灾报警信息
采集火灾处理单元的现场探测信息、设备自检信息等。
d）环境监控信息
1）采集温、湿度传感器、水浸传感器、SF6监测传感器等设备运行信息、告警信息及自检信息；
2）采集环境温度、风、雨等气象信息。
e）在线测温
1）采集电力设备各电气接点的运行温度信息、告警信息及自检信息；
视频监控及巡检
视频监控应具有视频显示、图像存储与回放、视频控制、视频巡检、图像识别、红外热成像监测等功能，其中红外热成像监测为可选功能。
视频显示
a）实时图像监视，视频图像大小随意可调。
b）支持VGA/HDMI、主辅音视频及辅助视频端口的本地输出。
c）支持1/4/9/16画面预览，预览通道顺序可调。
d）支持预览分组切换、手动切换或自动轮巡预览，自动轮巡周期可设置。
e）支持预览的电子放大。
f）可屏蔽指定的预览通道。
g）支持视频移动侦测、视频丢失检测、视频遮挡检测、视频输入异常检测。
h）支持视频隐私遮盖。
i）支持多种主流云台解码器控制协议，支持预置点、巡航路径及轨迹。
j）云台控制时，支持鼠标点击放大、鼠标拖动跟踪功能。
图像存储及回放
a）支持循环写入和非循环写入两种模式。
b）支持定时和事件两套压缩参数。
c）录像触发模式包括手动触发、定时触发、报警信号触发、移动侦测信号触发、动环装置信号触发等多种模式。
d）每天可设定8个以上录像时间段，不同时间段的录像触发模式可独立设置。
e）支持按事件查询录像文件。
f）支持录像文件的锁定和解锁。
g）支持指定硬盘内的录像资料只读属性设置，录像资料仅供读取。
h）支持按通道号、录像类型、文件类型、起止时间等条件进行录像资料的检索和回放。
i）支持回放时对任意区域进行局部电子放大。
j）支持回放时的暂停、快放、慢放、前跳、后跳，支持鼠标拖动定位。
视频设备控制
a）能对任一摄像机进行控制，实现对摄像机视角、方位、焦距、光圈、景深的调整，对于带预置点云台，操作人员能直接进行云台的预置和操作。可设置摄像机参数，包括设置预置位、区域名称、区域遮盖等。
b）能对操作人员设置权限管理，保证控制的唯一性。在对某一设备操作时，其它设备则不准许动作，确保一对一操作。
c）可完整的远程控制前端设备：如现场云台、电动变焦镜头、防护罩雨刷等各种受控设备。
d）可进行当地或远程布防/撤防，也可以事先确定布防/撤防策略，由系统按照制定的策略自动进行布防/撤防；也可以通过电子地图进行布防或者撤防。
红外热成像监测
a）配置有红外热像仪的变配电所，应能对一次系统主导流设备进行红外温度监视。
b）红外热像仪应能对变压器、互感器、避雷器、导线、线夹等设备的热像图谱进行分析。采集到设备的红外图像后，采取表面温度判断法、同类比较判断法、图像特征判断法等方法，来判断设备的状态，如果达到警戒值则进行报警。
安全防范及门禁管理
a）通过各种探测和传感技术的综合应用，针对变配电所周界场所，实现在入侵破坏前的预警作用。
b）对围墙、大门、窗户进行监视和入侵探测，对非法侵入进行提示警告，以保障变配电所场地及周边环境的安全。
c）实时展示安防设备的工作状态、告警状态，可对安防设备进行布防和撤防。
d）门禁支持远方控制及音频、视频对话、权限设定等功能，并应能从内部手动解锁；
门禁系统支持应急情况下的解锁功能。
环境及火灾监测
a）能对站内的温度、湿度、风力、水浸、SF6浓度等环境信息进行实时采集、处理和上传，采集周期小于5秒。
b）可设置不同级别的环境信息告警值。
c）支持环境量实时数据的可视化展示，可设置报警上下限阀值。
d）环境信息历史数据应能保存，存储周期为10秒至10分钟可调。
在线测温监测
a）能对站内的电力设备各电气接点的运行温度信息进行实时采集、处理和上传，采集周期小于60秒。
b）可设置不同级别的环境信息告警值。
c）支持温度实时数据的可视化展示，可设置报警值。
d）温度信息历史数据应能保存，存储周期为10秒至10分钟可调。
报警
a）报警类别：安防及门禁报警、环境信息报警、火灾报警、在线测温报警、水侵报警。报警可根据需要进行分级，报警信号、报警内容可在任何画面自动显示。当发生报警时，视频服务器能自动进行存盘录像。
b）系统应具备处理多事件多点报警的能力，多点报警时采用覆盖方式，报警信息不得丢失和误报。
c）各种探测器可以手动、自动进行布防、撤防，并可按时间自动投入或自动撤防。
d）报警视窗内提供报警信号的详细信息，可以通过点击报警信息切换报警画面。
e）报警联动录像具备长延时录像和慢速回放功能。
f）可方便通过弹出菜单设置报警联动的摄像机，可以联动智能摄像机的不同预置位。g）报警信息可以区分该报警信息是否已被用户检查确认。
h）报警信息具备存储管理功能，所有报警信息均可查询，有需要时可打印输出。
数据存储与上传
a）系统支持变配电所视频信息、环境信息、设备状态、告警信息等各类数据的存储。所有的历史数据均可查询，可支持按照时间、设备对象、事件等多种条件或线索组合进行查询。
b）历史数据可以曲线的形式展示，支持在同一个窗口上显示多条曲线。
c）曲线条数、曲线展示风格、报警阀值的上下限、曲线扫描周期等参数可设。
d）历史数据支持以Excel、TXT文件格式进行导出备份，支持输出成报表，并可输出打印。
e）智能变配电所监控系统（DAY-BS9500）应将用于监控的视频信息和报警信息上传至供电调度台主站系统，并通过调度台复示至供电段，用于巡检的视频信息上传至供电段，其他信息不上传，全部存储于变配电所，数据允许有权限的管理人员拷贝。用于监控的视频操作权限归供电调度，并可授权给供电段操作人员，用于巡检的视频操作权限归供电段操作人员。供电调度台主站系统相关功能要求见附件A。
f）智能变配电所监控系统（DAY-BS9500）历史数据存储时间要求：1）巡检记录应永久保存；
2）报警信息应永久保存；
2）巡检照片存储时间不小于1年；
3）监控视频存储时间不小于3个月；
4）其他数据存储时间不小于1年。
系统平台展示和报表
a）应能以平面图、接线图、列表等多种画面方式实时展示辅助设备的运行状态、数据信息、告警提示等。
b）应能在画面上直接控制可控的辅助设备。
c）应能实现告警、操作的展示。
d）应能以多画面或轮巡的方式展示实时视频，并对实时视频进行录像和抓图。
e）应支持各种报表类型，包括日报、月报、年报及自定义的报表，具有对报表的调用、显示及打印等功能。
6 智能变配电所监控系统（DAY-BS500）配置
视频监控及巡检子系统
视频监控及巡检子系统摄像机应按照功能的不同进行不同配置。
总则
a）视频监控及巡检子系统包括室内摄像机、室外摄像机、视频服务器等设备。
b）视频监控子系统按满足安全防范要求配置，巡检子系统按照满足无人值守的要求配置，摄像机的布置和选择应综合考虑安全防范和巡检的功能要求。
c）变配电所大门、进线区域、主变区域宜配置室外高速球形摄像机，也可配置枪式摄像机；全站宜配置一台室外全景摄像机。
d）高压室、控制室、通信室等场所宜配置室内高速球形摄像机。
e）在已有照明系统不满足摄像机照度要求的时候，可设置辅助灯光。
f）采用综合视频系统的工程，视频监控子系统功能由综合视频系统实现。
安防监控视频配置
a）支持全天候情况下全景监视变配电所场区、所内主控室、高压室、电容器室等主要设备区域，应能辩识出设备是否悬挂异物、是否严重破损等外观状态。
b）满足安保与防盗的需求。变电站出入口的监视应能够清晰辩识人员的体貌特征、进出机动车的外观和号牌，较大区域范围的监视应能辨别监控范围内人员活动情况。
c）满足应急演练及异常事件分析需求。可有效录像，全天候图像记录应保留至少3个月，回放帧速不低于25帧/秒。
d）采用综合视频系统的变配电所，该部分配置由综合视频系统实现。
红外热成像摄像机配置
a）红外热成像摄像机应具备全天候监视变配电所主导流回路设备的能力。
b）每台红外热成像摄像机监视一个供电回路的设备。
安全防范及门禁子系统
a）安全防范及门禁子系统包括沿变配电所围墙四周布置的激光探测器、红外探测器、门禁控制器等设备。
b）安全防范及门禁子系统按满足安全防范要求配置。
c）控制室、高压室、通信室等出入口宜配置红外双鉴探测器。
d）变配电所入口大门应配置门禁。高压室、控制室、通信室大门可配置门禁。
e）高压室、控制室、通信室窗户宜配置玻璃破碎探测器。
f）门禁应设置权限管理设备，具备内部应急解锁功能。
环境监测子系统
a）环境监测子系统由动力环境测控装置、温度传感器、湿度传感器、水浸传感器、SF6
探测器等组成。处在风力较大区域的变配电所可在室外选择布置一个风速传感器。
b）高压室、控制室等重要设备间宜每个房间配置一套温度传感器、湿度传感器或组合型温湿度传感器。
c）含有SF6气体设备的高压配电室及电缆夹层内应配置SF6探测器，SF6探测器应低位布置。
d）电缆井、电缆沟等易积水区域宜配置水浸传感器。
火灾报警子系统
a）火灾报警子系统包括火灾报警控制器、感温感烟探测器、声光报警器、手动报警按钮等。
b）火灾探测区域按独立房间划分。火灾探测区域有高压室、控制室、通信机械室等场所。
c）根据所探测区域的不同，可配置不同类型和原理的探测器或探测器组合。
在线测温监测子系统
a）在线测温报警子系统包括测温模块，接收模块，监测主机，智能变配电监控系统。
b）在线测温区域按间隔划分，有进线柜、出线柜、分段柜、隔离柜等。
7 智能变配电所监控系统（DAY-BS500）技术参数
基本参数
a）智能变配电所监控系统（DAY-BS9500）遵循国际、国内、行业标准建立统一的通信网络，数据源应统一、标准，满足基础数据的完整性、一致性和共享的要求。
b）智能变配电所监控系统（DAY-BS9500）的软、硬件设计具有可靠性、可维护性、可用性，遵循模块化和冗余设计原则，且任意一个子系统的故障不影响整个系统的运行。
c）智能变配电所监控系统（DAY-BS9500）宜采用开放式系统结构，具备良好的扩展性和灵活性，具备接入其他辅助系统的接口条件。
d）智能变配电所监控系统（DAY-BS9500）应满足全所安全运行要求。辅助设备配置和功能应满足无人值班技术要求。
工作条件
a）环境温度
户内：-10℃～+45℃；户外：-40℃～+70℃
b）相对湿度：5%～95%（产品内部，既不应凝露，也不应结冰）。
c）海拔高度：不大于1000米。
d）外壳防护：室外设备IP66。
e）特殊工作条件与用户商定。
主要硬件要求
站控层设备
站控层设备包括综合应用服务器、值班员终端、交换机、网络安全设备、数据远传设备等。数据远传可由综合服务器完成，也可以单独设置远动通信单元完成。
综合应用服务器
a）CPU：双核及以上的服务器级处理器，主频不小于2GHz
b）内存：不小于32GB
c）硬盘存储器：不小于1TB
d）所内数据接口：双以太网网接口，10M/100M/1000M自适应
e）远传数据接口：双以太网接口，10M/100M自适应
f）USB接口：不少于2个USB2.0及以上接口
值班员终端
a）CPU：主频不小于2GHz
b）内存：不小于4GB
c）硬盘存储器：不小于256GB
d）具备高分辨率图形卡
e）USB接口：不少于2个USB2.0及以上接口
f）网络接口：10M/100M自适应以太网口
交换机
a）应符合IEEE1613Class2标准(电力）、IEC61850-3(电力）。
b）支持基于VLAN(802.1q）的网络隔离和安全。
c）支持QualityofService(802.1p），支持实时数据流。
d）支持组播过滤。
e）支持端口配置、状态统计、镜像、安全管理、SNMP。
f）支持光纤口链路故障管理。
g）无风扇设计，提供完善的异常告警功能，包括失电告警/端口异常等。
网络安全设备
a）当所内的辅助系统与广域测控系统存在数据交换时，应安装软件防火墙或者布置网络安全设备，进行横向隔离，保证广域测控系统的安全。
b）网络安全设备应具备逻辑隔离、报文过滤、访问控制等功能。
c）网络安全设备应该满足实时性、可靠性和传输流量等方面的要求。
d）系统应符合国家及铁路总公司网络安全有关规定要求，应满足《信息系统安全等级保护基本要求》（GB/T22239-2008）第二级安全保护能力要求。
间隔层设备
间隔层包括视频服务器、动力环境测控装置和辅助设备。
视频服务器
a）能接入不同厂家的摄像机，支持模拟和数字式摄像机。可接入视频通道数不小于16
路。
b）支持PAL/NTSC制式的视频信号输入。
c）采用国际通用的H.264/H.265或MJPEG视频压缩技术，编码性能稳定可靠。视频压缩比高，清晰度好。
d）可独立设置每个通道的视频编码参数，如分辨率、帧率、码率、图像质量等。
e）支持10M/100M/1000Mbps自适应网络接口，网络接口数量不小于2个。
f）存储载体：系统支持DAS或SAN方式存储；存储RAID级别：支持RAID0/RAID1/RAID5以及RATDTP等级别，容量应满足5.2.8的存储时间要求，且不应小于10；采用硬盘空间预分配技术杜绝硬盘碎片的产生。
动环测控装置
a）采用32位双核DSP，嵌入式操作系统。
b）与站控层设备通信采用IEC61850规约。
c）采用彩色液晶显示，全汉化菜单，操作方便。d）模拟量输入：不小于6路，可扩展
e）开关量输入：不小于64路，可扩展。
f）开关量输出：不小于32路，可扩展。
摄像机
通用要求
a）根据监视对象的需要，支持多种安装方式，如壁装，吊装，支架安装。
b）室外摄像机防护等级不低于IP66，室内摄像机防护等级不低于IP65。
c）室外摄像机抗电磁干扰能力通过EMC4级认证，室内摄像机通过EMC3级认证。
d）用户界面友好，操作方便，具备多语言菜单及操作提示功能。
e）支持自动光圈、自动对焦、自动白平衡、背光补偿、低照度、宽动态等功能。
f）支持预置点设置，支持定时启动预置点扫描、水平扫描、垂直扫描、随机扫描、花样扫描等功能。
g）支持断电记忆功能，断电数据不丢失。
h）支持视频丢失告警、视频遮挡告警等功能。
i）支持密码保护功能，防止配置信息被恶意修改。
安防监控摄像机
a）安防监控摄像机的图像传感器不小于1/3＂，像素不低于130万，以主码流输出的图像分辨率在50fps时不低于720,满足大范围高清监视要求。
b）焦距范围不小于4.7-94mm，光学变焦不低于20倍。
c）具备区域入侵侦测、越界侦测、移动侦测等智能侦测功能。
巡检摄像机
a）巡检摄像机的图像传感器不小于1/2.8＂，像素不低于200万，以主码流输出的图像分辨率在50fps时不低于720，满足能清晰监视到仪表指针和读数的要求。
b）焦距范围不小于4.3-129mm，光学变焦不低于30倍。
7.3.3.3.4红外摄像机
a）测温范围-20℃～+350℃，测量精度±2℃或读数的±2%。
b）红外分辨率（像素）为320×240及以上，波长范围7.5μm～14μm，空间分辨率＜1.4mrad（标准镜头25°），热灵敏度＜60mK（30℃）时。
c）支持自动跟踪区域内最高/最低温度点。
d）支持大气穿透率校正、光学穿透率校正、辐射率校正、背景温度校正。
红外对射
a）发射采用对射式四束红外光，接收端只接收特定波长红外光，抑制外来光源干扰。b）探测方式为四光束同时遮断式检测，遮断感应时间为35～700ms。
c）具备报警输出节点和防拆开关，报警输出和防拆输出继电器节点，节点电容量AC/DC30V、0.5A。
d）水平/垂直光学角度调整方便、内置光学瞄准镜，易于校准、调试。e）全密封结构设计，防雨（雾）、防尘（虫）。
f）工作电压24VDC。
激光对射
a）警戒距离不小于100m。
b）一至四光束可选，任意一光束遮断报警。
c）具备报警输出节点和防拆开关。
d）报警响应时间10-500ms范围可调。
e）全密封结构设计，防雨（雾）、防尘（虫）。f）工作电压AC220V/50Hz。
SF6探测器
a）使用寿命长，稳定性高。
b） SF6检测灵敏度高，且不受环境温度影响。
c） SF6检测范围：0～3000ppm，分辨率1ppm，检测精度小于±1%F.S。
d）输出方式：通信方式，可采用RS232/RS485或者以太网。
e）工作电压AC220V/50Hz。
门禁系统
a）支持多种开门方式，如刷卡开门、密码开门、远程控制开门等。
b）具备信息记录功能，能记录门禁开启时间及开启人的卡号、姓名、单位等信息，记录信息能远程读取。
c）具备权限设置功能。
d）具备输入、输出接口和通信接口。
e）具备不少于1000张用户卡和25000条事件信息存储能力。
f）具备紧急情况下的解锁功能。
红外双鉴探测器
a）采用被动红外加微波两种组合探测方式。
b）抗白光干扰>9000LUX，抗电磁干扰 10V/M(10MHz~1000MHz)。
c）具备自动温度补偿。
d）探测范围直径不小于8m(安装高度为3m时)。
e）具备报警输出节点和防拆开关。
f）工作电压24VDC。
温、湿度传感器
a）安装在室内的温度传感器测量范围不低于-25～+70℃。
b）安装在室外的温度传感器测量范围不低于-40～+85℃，特殊情况应由用户协商。
c）湿度测量范围0～100%RH。
d）温度测量精度不低于±0.5℃。
e）湿度测量精度不低于±5%RH。
f）工作电压24VDC。
水浸传感器
a）报警输入阻抗＜200kΩ。
b）报警输出：继电器节点输出。
c）工作电流＜30mA，报警电流＜50mA。
d）工作电压24VDC。
软件配置
软件架构
a）软件具备灵活的多级架构，具有良好的扩展性和适应性，应采用层次化、模块化结构和面向对象程序设计，包括系统软件、平台软件和应用软件；
b）软件画面、各类报表应支持汉字功能，应提供二级汉字库并具有编辑汉字功能；
c）软件应支持系统扩充，当系统改造或扩充时，不必修改软件和重新组装软件，只需对新增设备进行配置。
系统软件
系统软件包括操作系统和数据库管理系统。其中，工作站操作系统采用Windows，服务器操作系统宜采用Linux，数据库管理系统采用Oracle或SQLServer。
平台软件
a）平台软件应具备数据交换、报表服务、流程引擎、统一认证等功能。
b）平台软件应具备大容量、大数据信息的高效率处理能力。
c）平台软件应分发部署灵活简单，方便升级维护；
d）平台软件应具备模块化、层次化、形象化的画面展示功能，应具备管理和维护工具；
e）平台软件具有灵活的多级组网能力，能适应系统多级监控要求。
应用软件
a）配置专用的辅助系统监控应用软件。应用软件为一体化软件，具备监视、控制、维护、管理等功能。
b）应用软件是开放性的，用户在遵循操作规则的前提下，可以根据运营的要求修改、增扩系统容量。
c）应用软件具备良好的人机操作界面，可以对各种用户画面和数据库进行在线修改、编辑和定义。
e）应具有应用软件在线维护修改功能。应配置维护软件包，可维护各种设备，诊断各种设备故障。应具有看门狗功能、自诊断自恢复功能。
f）应具备智能告警和辅助分析功能；上送信号可按照设定的优先级传送。
组屏要求
综合应用服务器、视频服务器、交换机、动力环境控制设备、网络安全等设备应集中组成辅助监控屏，辅助监控屏内应设电源设备。
辅助监控屏
a）辅助监控屏屏体尺寸、屏体结构、屏体外观、屏体颜色应与所内广域测控保护系统屏体统一。
b）屏体均采用自立式结构，由钢板及骨架组成，具有足够的机械强度和抗振动能力，保证设备安装后无晃动和变形。屏上应装有接地母线和接地螺栓，活动金属件及金属门与屏体之间应有接地软线可靠连接，接地端子有接地标识。
c）屏体应有自动开启的照明设备，便于对屏内设备进行检查和接线，屏内应有横向和竖向导线槽，所以设备安装的位置都应能方便外部电缆从屏体底部进入。
d）屏体内设备布置应统一美观，所有设备均应有标签，便于识别。
电源设备
a）智能变配电所监控系统（DAY-BS9500）站控层和间隔层设备（辅助设备除外）宜采用所内直流电源供电，采用交流电源供电的设备应采用逆变电源统一供电。
b）逆变电源分别输入一路AC220V和一路直流电源，或两路AC220V，并经过稳压或整流逆变后转换为AC220V，供设备使用。
c）逆变电源应具有较强的过流、过压、过负载能力，并具有较强的抗干扰能力。其输出电压、电压波动范围及容量应满足辅助系统的用电要求。
d）辅助设备宜统一采用所内直流电源供电，辅助设备不能直接使用所内直流电源的，电源转换在辅助设备安装处自行转换。
8 智能变配电所监控系统（DAY-BS500）技术性能要求
绝缘性能
应符合GB/T15479规定的试验要求，绝缘性能指标见表1。
表1绝缘性能要求
| 试验项目 | 应符合的标准 | 电源 | 以太网（电接口） | 告警 |
| 绝缘电阻，500V | GB/T14598.3 | ≥20MΩ | ≥20MΩ | ≥20MΩ |
|
介质强度 U≤60V300V>U>60V |
GB/T14598.3 |
0.5kV 2.0kV |
1.0kV |
0.5kV 2.0kV |
|
冲击 U≤60V300V>U>60V |
GB/T14598.3 |
1.0kV 5.0kV |
1.0kV |
1.0kV 5.0kV |
应符合GB/T17626中规定的要求，各项目严酷等级见表2。电磁兼容性能试验应在装置通电工作情况下进行，试验后功能应符合第5章的要求。
表2电磁兼容性能要求
| 试验项目 | 应符合的标准 | 要求 |
| 静电放电抗扰度 | GB/T17626.2 | 3级 |
| 辐射电磁场抗扰度 | GB/T17626.3 | 3级 |
| 电快速瞬变脉冲群抗扰度 | GB/T17626.4 | 3级 |
| 浪涌（冲击）抗扰度 | GB/T17626.5 | 3级 |
| 射频场感应的传导骚扰抗扰度 | GB/T17626.6 | 3级 |
| 工频磁场抗扰度 | GB/T17626.8 | 5级 |
| 阻尼振荡磁场抗扰度 | GB/T17626.10 | 5级 |
| 交流电源暂时中断抗扰度 | GB/T17626.11 | 500ms |
| 0HZ～150Hz共模传导骚扰抗扰度 | GB/T17626.16 | 3级 |
| 直流电源暂时中断抗扰度 | GB/T17626.29 | 100ms |
可用性指标
a）可用率≥99.99%；
b）系统平均无故障工作时间MTBF≥30000小时；
c）硬件平均无故障工作时间MTBF≥50000小时。
实时性指标
a）视频控制切换响应时间≤1秒；
b）控制响应时间≤1秒；
c）子站监控画面显示与实际事件发生时间差≤1秒；
d）事件报警到系统自动记录相应画面时间差≤1秒；
e）各报警探头报警到后台信息显示时间差≤1秒；
f）各报警探头报警到监控中心显示时间差≤1秒；
g）系统时钟精度≤10毫秒。
图像指标
a）图像存储质量：不低于CIF格式（352×288）；
b）图像压缩质量：不低于CIF格式（352×288）；
c）视频信号制式：PAL或NTSC；
d）图像传输速度：不小于25帧/秒。
性能指标
a）SOE分辨率：≤2ms；
b）测量量：综合误差≤0.5%，遥测合格率≥99.99%；
c）状态量：遥信响应率100%；
d）遥控：遥控正确率100%。
存储容量要求
满足5.2.8中历史数据存储要求。
9 试验
型式试验
智能变配电所监控系统（DAY-BS9500）设备按照IEC、GB、NB、TB的相关规范进行型式试验。检验项目有：
a）机械外观检查；
b）绝缘试验；
c）功能试验：应包含本文5.2所列全部功能；
d）高低温试验；
e）过载能力试验；
f）功耗试验；
g）绝缘耐压试验；
h）抗干扰试验；
i）湿热试验；
j）振动、冲击与碰撞试验。
出厂试验
单个设备出厂前在正常试验条件下逐个按照规定进行例行检验。检验项目有：
a）机械外观检查；
b）绝缘试验；
c）功能试验；
d）连续通电试验。
现场试验
现场试验前应按照相关标准的要求编制调试大纲，试验内容应包括：
a）机械外观检查；
b）绝缘试验；
c）功能试验；
d）连续通电试验。
10 智能变配电所监控系统（DAY-BS500）其它要求
电源
a）辅助系统电源由所内交、直流屏提供，交流电源采用220V，允许±15%的偏差，频率50Hz；直流电源采用220/110V，允许-15%～+20%的偏差。
b）辅助系统逆变电源独立配置，其交流电源引自所内交、直流电源屏，逆变电源功率按1.2倍所有设备同期使用的最大功率考虑。
c）辅助设备在设备前端安装独立电源适配器转换成设备所需要电源的，其电源适配器必须具备防雷和防过电压能力，电源电压在-15%～+10%额定电压范围变化时，设备各项性能和技术指标均能满足辅助设备供电要求。
设备布置
a）前端监测设备如摄像机、红外探测器、温湿度传感器等就近布置在需监视的装置设备附近。火灾报警控制器应设置在人可直视的场所，如控制室、值班室等。
b）站控层设备组柜布置在控制室。
光缆和电缆的选择
a）红外双鉴、门禁、声光报警器等辅助设备采用铠装屏蔽电缆、屏蔽双绞线传输信号。摄像机到所内视频服务器采用超五类屏蔽双绞线传输视频信号，距离超过100m时宜采用光纤。
b）温度传感器、湿度传感器、水浸探测器到环境监测子系统应采用屏蔽双绞线和控制电缆传输信号。
c）火灾探测器、报警器、手动报警器到火灾报警子系统采用铠装阻燃报警电缆、屏蔽双绞线和控制电缆传输信号。
d）电缆选择和敷设应满足GB50116、GB50217、GB50395相关要求。
防雷接地要求
a）智能变配电所监控系统（DAY-BS9500）置于室外的设备宜具有防雷保护措施。
b）信号线输入、输出端口宜设置信号线浪涌保护器。
c）给辅助设备供电的室外交、直流供电线路、信号线路宜采用有金属屏蔽层并穿钢管埋地敷设，屏蔽层及钢管两端应接地。
附录A
供电调度台主站系统主要功能要求
视频监控
a）视频编解码标准符合MPEG4/H264国际通用图像存储格式，以便于各种设备接口和图像信息的处理。
b）可实时监视同一变配电所多路（支持画面1/4/9/16预览分割）实时图像信息并实现一机同屏同时监视；也可同时实时监视所辖多个变配电所（支持画面1/4/9/16预览分割）；供电调度台主站系统和供电段复示终端可同时监控同一变配电所；视频图像大小随意可调。
c）视频色彩、亮度、饱和度等可由用户设置调整。
报警
a）报警方式应包括但不限于实时文字报警、画面推图、报警点闪烁、音响提示等。
b）应能将报警信息按级别采用明显区别的方式分类显示，显示内容包括但不限于产生时间、设备名称、报警类型等信息。
c）支持按不同变配电所、不同区域进行过滤显示，支持设置相应的过滤条件来查询报警信息，可通过点击报警信息切换到相应的画面。
d）报警发生时，实时弹出监控画面。
e）方便地进行单条或多条报警确认，所有报警信息均可以进行手动确认，应明显标识已确认且未解除的报警
f）所有报警信息及确认信息应自动保存，可实现历史查询、显示和打印，并可导出为
excel文件。
g）可对文字、推图、音响等报警方式进行在线配置。
广播对讲功能
a）具备向变配电所进行语音广播的功能。
b）具备与变配电所之间的双向语音对讲。
数据存储与转发
a）对报警信息进行存储，对报警录像进行按需存储。
b）能够对监控点实现报警前后的录像存储，时间可按需进行设置。
c）报警信息存储至少为3年。
平台展示和报表
a）能以平面图、接线图、列表等多种画面方式实时展示所辖变配电所设备的运行状态、数据信息、告警提示等。
b）能在画面上直接控制可控的辅助设备。
c）能以多画面或轮巡的方式展示实时视频，并对实时视频进行录像和抓图。
d）支持各种报表类型，包括日报、月报、年报及自定义的报表，具有对报表的调用、显示及打印等功能。
e）具备将报表导出为excel、word、pdf等格式的电子文档的功能。
用户及权限管理
a）具备用户权限配置功能，权限配置可以针对变配电所数量、设备种类、管理级别、数据访问等进行管理。
b）支持通过权限管理划分调度台用户，不同调度台用户只对该所辖区域内的设备拥有监控权限。
安全防护
a）具备基于安全域内所有计算机硬件及用户的统一安全管理功能。
b）具备网络病毒防护功能。
c）具备对外部系统接口的网络隔离、入侵检测等功能。
d）具备信息系统安全等级保护所需的日志和审计、资源监控功能。
复示功能
a）应具备将局级供电调度台主站系统的各种视频、画面、报警、报表等信息进行复示发布的功能，可通过标准WEB浏览器或客户端进行实时浏览和历史数据查询。
b）在浏览方式下，同样能控制摄像机和云台等控制对象，也可以同时实时监控多个变配电所的图像，控制优先级低于局级供电调度台主站系统。
上一篇：设备在线监控系统
下一篇：光伏（风能）电站监测管理系统
